那樣的標記表明，c32表明在這個電路原理圖中第32個電容，數據224是表明這一電容的尺寸前邊2個數據是有效數字，后邊的4是表明4個0，就是這一電容的值是220000略微法(pF)，也就是0.22微法(uF)，這一模樣的電容在mpn上都是用略微法做企業的;也有一種電容如圖所示中的較為大一點的哪個淡黃色的和灰黑色的，而且一頭有一條水平線標示的哪個電容叫電解法電容器，它是分正負的，有橫杠標示的那一端便是正級，在電源電路時要接進高電位的，接錯了它便會發燙走電不可以具有它的功效了，比較嚴重還會繼續起煙著火!電解法電容在電源電路選用的標記也與瓷電容不一樣：
能夠 見到標識2的那端是一個長格子，那便是電解法電容的的正級，也就是有橫特別好的那一端。電解法電容的值一般較為大，電路原理圖中220u便是220微法(uF)，斜線后邊是電解法電容的抗壓值，6.3v就是這兒用的電解法電容抗壓需到6.3v，自然抗壓高些的電容還可以，可是低了不好!220微法的電解法電容在貼片式元器件上如何表明呢？它的表示法和瓷制電容是一樣的227便是了，220000000略微法，簡易吧!也是有一些電解法電容比如標1025v的，它表明10微法抗壓25v的電解法電容！
講過這么多應說說電容器是做什么用的了，電容器雖然能存儲電磁能可是非常少有拿它當充電電池用的，那麼拿它作什么用呢?在mpn電源電路中關鍵用它做濾波器來用，原先電容有一個關鍵特點便是“通溝通交流，隔直流電”，啥意思?換句話說像響聲數據信號、交流電流等這種工作電壓是一種有標準或是無規律的電流量流動性方位持續轉變著的工作電壓;交流電如同充電電池里的工作電壓它的電流量是一直從正級流入負級的，因為方位不容易轉變就叫交流電，像那樣的電流量就不可以持續的根據電容器，在mpn電源電路中通常就另外存有著二種電流量成分，有一些地區是不可以存有直流電成分的(比如mpn手機耳機里邊就不可以有直流電成分，不然手機耳機便會發燙燒毀，因此從主控芯片出去的響聲插口就需要根據2個隔直流電的電解法電容把直流電裝修隔斷)，有一些地區一樣不可以存有溝通交流成分(比如大家必須的純粹的交流電，就需要把它里邊溝通交流成分濾除因此就在正電荷和負電荷中間接一個電容，讓溝通交流成分立即根據電容流到負級)，因此大家就根據電容器讓溝通交流(起伏的)電流量根據電容，阻隔依照一個方位流動性的交流電的電流量！

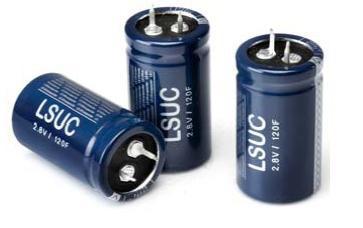

電容的主要功能：一個儲存電的電子元件
必須表明的是電容的尺寸跟能根據它的轉變電流量的速度相關，電流量轉變速度更快的能夠 根據阻值小的電容，轉變速度比較慢的就不可以根據電容值不大的電容，電磁波是一種轉變速率迅速的交流電流，因而能夠 根據十幾略微法的電容，響聲的轉變速動就慢得多了，要幾十微法乃至好幾百微法的電容才可以根據，因此從主控芯片到手機耳機中間的隔直流電電容(大家叫隔直藕合電容)一般全是50-100微法的電容，很小便會危害響聲尺寸和音色，可是轉變迅速的溝通交流成份大家人的耳朵里面就聽不見了，它也可以圓滿根據大電解法電容，這類轉變迅速人耳聽不上摻雜在響聲里的轉變電流量根據手機耳機時，會對大家導致焦躁不安難受感，務必把它濾祛除不許他根據手機耳機，因此就在它進到手機耳機前用一個磁珠L4L5阻攔一下再用一個小電容C30C31給它出示一個通道讓它直接進入地！如圖所示電容的主要功能：一個儲存電的電子元件
這一磁珠和電容構成的電源電路稱為LC濾波電路!
但凡立即接地裝置的電容無論是電解法電容或是瓷電容一般全是給交流電流出示入地的濾波電路，那樣的電容就叫濾波器電容。電解法電容是給轉變慢得交流電流出示通道的，瓷電容是給變化快的交流電流出示通道的！
交流電在接入電容的一瞬間會給電容電池充電，要電池充電就需要有電流，電充滿了，也就沒有電流量了!電池充電量是多少跟電容的尺寸相關，數碼照相機中的拍照閃光燈中有一個抗壓500v2200微法的儲能技術電解法電容，大概300v的工作電壓在里面存儲著，儲能技術電解法電容根據激起瞬間根據拍照閃光燈管充放電傳出強亮的燈光效果，這一運用便是電容的儲電功效!事實上電容器通溝通交流隔直流電的特點也是用的電容蓄電池充電的基本原理，這一基本原理較為難以相信想要你漸漸地揣摩才會了解！
下邊剖析好多個應用電容的電源電路，以加重印像！

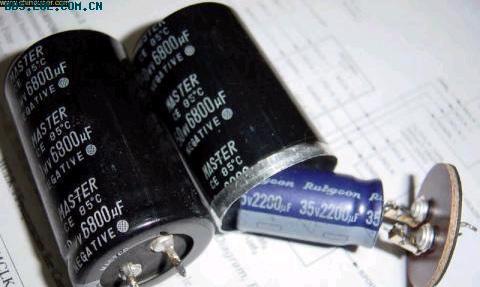

電容的主要功能：一個儲存電的電子元件
上邊這一電源電路是mp3中給矩力2085，2051，2091等主控芯片出示1.5v標準工作電壓的穩壓電源電路，1.5v標準工作電壓規定是十分純粹的交流電壓，里邊肯定不可以有溝通交流轉變的電流量成分！這一圖上根據一個1.5v穩壓管IC把從3腳鍵入的AVCC3v工作電壓平穩到1.5v從2腳送出去，可是里邊將會會摻雜有轉變速度不一樣的轉變電流量影響1.5v工作電壓的可靠性，因此務必要用電容把溝通交流成份給濾祛除，電路原理圖中的C1C2E1和22歐母的電阻器等便是以便把里邊的轉變速度不一樣的交流電流電流量立即入地而濾祛除，那樣出示的1.5v工作電壓就變成純粹的平穩交流電壓了！
下邊這一電源電路中的全部電解法電容和瓷電容的功效也全是具有同樣的功效：
這一電源電路是收音控制模塊左右聲道響聲輸出電源電路，電源電路中的C1、C2便是隔直藕合電容，它應用的是105的電容，就是1微法的瓷制電容器，收音控制模塊的錄音機響聲便是根據這兩個電容器藕合到主控芯片里邊的聲頻放大電路開展變大，主控芯片里邊的聲頻放大電路必須的是純溝通交流的響聲成份，裝修隔斷直流電成分一免影響主控芯片里邊的聲頻放大電路的一切正常工作中！
下邊這一電路原理圖是瑞芯微2606主控芯片的延時電路圖：
有兩個電容C38、C44在這個電路原理圖中，C44是濾波器電容很少講了，重中之重講一下C38，在啟動的一瞬間，vcc的3v電接入給c38電池充電，電流量根據穿過電池充電電源電路到三極管的基極，三極管基極一瞬間獲得一個正工作電壓，因此三極管通斷等于三極管的發射極和集電結接入，resetn就等于與地接入，工作電壓為0v，伴隨著c38電容充滿了電(時間依據C38尺寸決策的，變大時間就長，變小時間就短，104的電容要填滿點的時間這里要0.2秒-0.5秒)，三極管基極的工作電壓就變成0v，三極管關閉，resetn處的工作電壓隨著上升到3v，進行主控芯片校準
