電路板有哪些主要功能？還能好好回收嗎？
2021/5/14 21:40:21 點擊：500

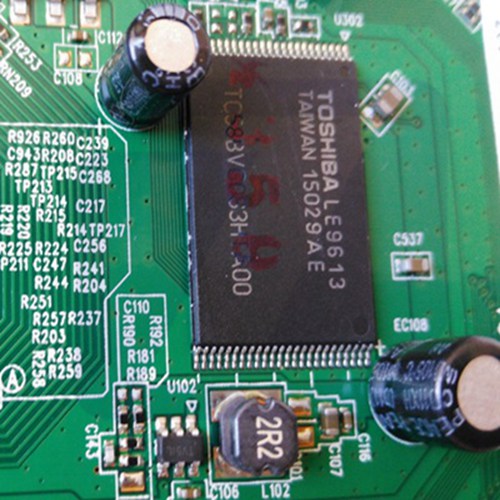

設備的運轉離不開各種各樣的電路的支撐，一邊控制器按照人類的想法來控制各個部分，在學習電路板中的過程，我們需要掌握重點，自己也知道哪個是重點，這個是關鍵問題。我們應該先學習電路板中的各部分功能塊電路后，再學習各個功能塊電路的結構組成和工作原理，就可以使我們的學習達到事半功倍的效果。
經過對各種電路板的結構組成進行觀察研究，發現了不管是什么類型的電路板，它的電路組成都是由電源給應電路、輸入接口電路、微處理器控制電路、輸出接口電路BQ4011YMA-70、顯示電路、保護電路、通信電路等七大部分電路所組成的這一規律。廣州科譽電路板維修培訓的司工認為只要咱們掌握了這七大類的電路組成結構和控制原理的話，不管是什么類型的電路板咱們都可以對它的控制原理進行分析了。

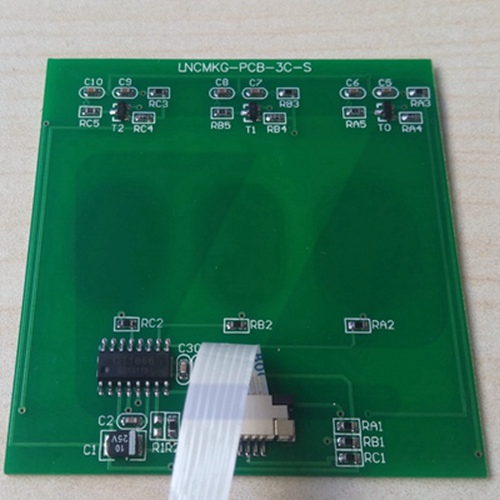

電源供應電路：這部分電路是向整個電路板中各單元電路提供能量的電路，換句話說電路板中各單元電路所需要的各等級的電壓，都是電源供應電路部分提供的，因此電源供應電路是電路板中最關鍵的一部分電路。
這部分電路通常工作在高電壓大電流的情況下，是故障率比較高的一部分電路，它的故障率占整個電路的40%左右。
輸入接口電路：這部分電路的功能是把自然界的聲音、光、溫度、高度、厚度、液量等物理量轉化成電信號，并把它們調理成微處理器可以識別的信息。
例如：我們?cè)诒O(jiān)控溫度高低時，你如果用咱們平常人與人交流的語言說給微處理器聽，溫度高了，請把它調低一些，微處理是聽不懂咱們說的話的，這時，我們可以通過接口電路先用熱敏電阻或熱電偶元件將溫度信號轉成電信號，然后在對所轉換出電信號進行處理，就可以得到微處理器可以識別的電信號了。這樣的話微處理器明白了我們要它處理的事項后，他就可以按照我們的意圖去做了。
其它的像光照度、壓力、風力、液位、位置、等信號都是同樣道理。

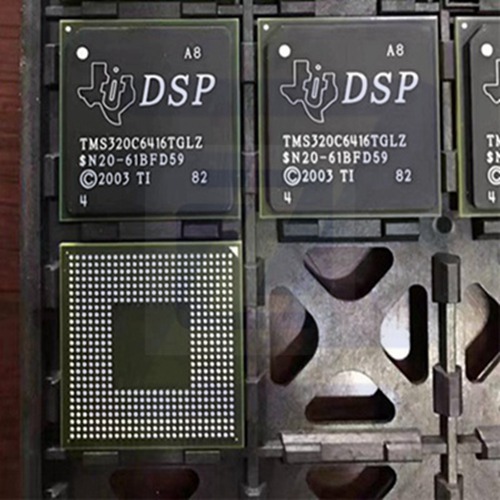

微處理器控制電路：這部分電路的主要功能是接受輸入接口電路發送過來的相關信息，并對這些信息進行分析、處理，并作出相應的處理結果，把處理結果進一步送給輸出接口電路。
這部分電路我們可以把它看做是軍隊里面的司令部或企業里面的總經辦。我們知道，司令部是只發命令不去前場打仗的一個指揮機關!企業的總經辦也是只下達命令的一個單位。
輸出接口電路：從微處理器輸出的信號驅動能力比較微弱，不能直接驅動大功率管、繼電器線圈、電磁閥、喇叭等大功率器件，這時就要通過輸出接口電路對微處理器輸出的信號進行電流或電壓放大或作其它方面的處理后，才能驅動大功率管、繼電器線圈、電磁閥、喇叭等大功率器件動作。
電路板回收的幾種方法
1 物理法
物理方法是利用機械的手段和PCB物理性能的不同而實現回收的方法。
1.1 破碎
破碎的目的是使廢電路板中的金屬盡可能的和有機質解離，以提高分選效率。研究發現當破碎在0.6 mm 時，金屬基本上可以達到 100%的解離，但破碎方式和級數的選擇還要看后續工藝而定。
1.2 分選
分選是利用材料的密度、粒度、導電性、導磁性及表面特性等物理性質的差異實現分離。目前應用較廣的有風力搖床技術、浮選分離技術、旋風分離技術、浮沉法分離及渦流分選技術等。
2.超臨界技術處理法
超臨界流體萃取技術是指在不改變化學組成的條件下，利用壓力和溫度對超臨界流體溶解能力的影響而進行萃取分離的提純方法。與傳統萃取方法相比較，超臨界CO2萃取過程具有與環境友好、分離方便、低毒、少甚至無殘留、可在常溫下操作等優點。
關于利用超臨界流體處理廢舊PCB主要研究方向集中在兩個方面：一、由于超臨界CO2流體具有對印刷線路板中樹脂及溴化阻燃劑成分的萃取能力。當印刷線路板中的樹脂粘結材料被超臨界CO2流體去除之后，印刷線路板中的銅箔層和玻璃纖維層即可很容易地分離開，從而為印刷線路板中材料的高效回收提供可能。二、直接利用超臨界流體萃取廢舊PCB中的金屬。Wai等報道了以氟化二乙基二硫代氨基甲酸鋰(LiFDDC)為絡合劑，從模擬樣品纖維素濾紙或沙子中萃取 Cd2+、Cu2+、Zn2+、Pb2+、Pd2+、As3+、Au3+、Ga3+和 Sb3+的研究結果，萃取效率均在 90%以上。
超臨界處理技術也有很大的缺陷如：萃取的選擇性高需加入夾帶劑，對環境產生危害;萃取壓力比較高對設備要求高;萃取過程中要用到高溫因此能耗大等。
3 化學法
化學處理技術是利用PCB中各種成分的化學穩定性的不同進行提取的工藝。
3.1 熱處理法
熱處理法主要是通過高溫的手段使有機物和金屬分離的方法。它主要包括焚化法、真空裂解法、微波法等。
3.1.1 焚化法
焚化法是將電子廢棄物破碎至一定粒徑，送入一次焚化爐中焚燒，將其中的有機成分分解，使氣體與固體分離。焚燒后的殘?jiān)礊槁懵兜慕饘倩蚱溲趸锛安ＡЮw維，經粉碎后可由物理和化學方法分別回收。含有機成分的氣體則進入二次焚化爐燃燒處理后排放。該法的缺點是產生大量的廢氣和有毒物質。
3.1.2 裂解法
裂解在工業上也叫干餾，是將電子廢棄物置于容器中在隔絕空氣的條件下加熱，控制溫度和壓力，使其中的有機物質被分解轉化成油氣，經冷凝收集后可回收。與電子廢料的焚燒處理不同，真空熱解過程是在無氧的條件下進行的，因此可以抑止二?英、呋喃的產生，廢氣產生量少，對環境污染小。
3.1.3 微波處理技術
微波回收法是先將電子廢棄物破碎，然后用微波加熱，使有機物受熱分解。加熱到1400 ℃左右使玻璃纖維和金屬熔化形成玻璃化物質，這種物質冷卻后金、銀和其他金屬就以小珠的形式分離出來，回收利用剩余的玻璃物質可回收用作建筑材料。該方法與傳統加熱方法有顯著差異，具有高效、快速、資源回收利用率高、能耗低等顯著優點。
3.2 濕法冶金
濕法冶金技術主要是利用金屬能夠溶解在硝酸、硫酸和王水等酸液中的特點，將金屬?gòu)碾娮訌U物中脫除并從液相中予以回收。它是目前應用較廣泛的處理電子廢棄物的方法。濕法冶金與火法冶金相比具有廢氣排放少，提取金屬后殘留物易于處理，經濟效益顯著，工藝流程簡單等優點。
4 生物技術
生物技術是利用微生物在礦物表面的吸附作用及微生物的氧化作用來解決金屬的回收問題。微生物吸附可以分為利用微生物的代謝產物來固定金屬離子和利用微生物直接固定金屬離子兩種類型。前者是利用細菌產生的硫化氫固定，當菌體表面吸附了離子達到飽和狀態時，能形成絮凝體沉降下來;后者是利用三價鐵離子的氧化性使金等貴金屬合金中的其他金屬氧化成可溶物而進入溶液，使貴金屬裸露出來便于回收。生物技術提取金等貴金屬具有工藝簡單、費用低、操作方便的優點，但是浸取時間較長，浸取率較低，目前未真正投入使用。
這部分電路可以看作是軍隊里戰斗部隊，直接上戰場作戰的
保護電路：這部分電路的主要功能是對電路板中電路的運行狀態起到監控的作用，當電路板中的電路出現過電壓、過電流、過熱、缺相、短路、欠電壓等情況之一的時候，保護電路立即將過電壓、過電流、過熱、缺相等不正常的情況向微處理器發出信息，效果比較嚴重會馬上作出相應的保護措施。例如：讓電路板停止工作、保險絲熔斷、壓敏電阻擊穿等。
通信電路：這部分電路主要起到信號傳遞作用，主要負責將電路板或上位機(觸摸屏或PLC)與電路板之間的信息進行通信，信息傳遞的形式通常分為：無線傳輸、有線傳輸、網絡傳輸幾種，目前工控電路板不用無線傳輸，主要是采用有線傳輸、網絡傳輸，這主要是考慮到安全方面的因素。
顯示電路：這部分電路的功能主要是把電路板運行時的電壓、電流、馬達轉速、溫度等工作狀況通過顯示屏、液晶屏或LED顯示出來。以上就是一些電路板的的一些功能，相信對大家有所幫助。
